热敏电阻的分类

文章来源:热敏电阻 人气:31 发表时间:2020-10-15

  热敏电阻的分类

   一、PTC热敏电阻

  PTC(PosiTIveTemperatureCoeff1Cient)是指在某一温度下电阻急剧增加、具有正温度系数的热敏电阻现象或材料,可专门用作恒定温度传感器.该材料是以BaTIO3或SrTIO3或PbTIO3为主要成分的烧结体,其中掺入微量的Nb、Ta、Bi、Sb、Y、La等氧化物进行原子价控制而使之半导化,常将这种半导体化的BaTiO3等材料简称为半导(体)瓷;同时还添加增大其正电阻温度系数的Mn、Fe、Cu、Cr的氧化物和起其他作用的添加物,采用一般陶瓷工艺成形、高温烧结而使钛酸铂等及其固溶体半导化,从而得到正特性的热敏电阻材料.其温度系数及居里点温度随组分及烧结条件(尤其是冷却温度)不同而变化.

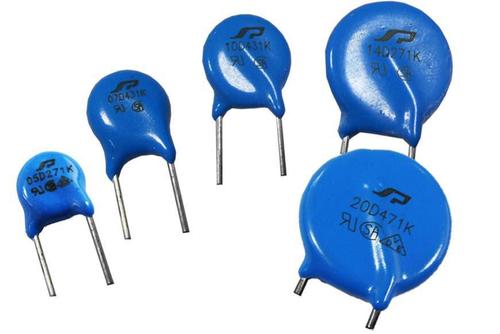

  PTC热敏电阻除用作加热元件外,同时还能起到“开关”的作用,兼有敏感元件、加热器和开关三种功能,称之为“热敏开关”,如图下所示.

热敏电阻

电流通过元件后引起温度升高,即发热体的温度上升,当超过居里点温度后,电阻增加,从而限制电流增加,于是电流的下降导致元件温度降低,电阻值的减小又使电路电流增加,元件温度升高,周而复始,因此具有使温度保持在特定范围的功能,又起到开关作用.利用这种阻温特性做成加热源,作为加热元件应用的有暖风器、电烙铁、烘衣柜、空调等,还可对电器起到过热保护作用。


  二、NTC热敏电阻

  NTC(NegativeTemperatureCoeff1Cient)是指随温度上升电阻呈指数关系减小、具有负温度系数的热敏电阻现象和材料.该材料是利用锰、铜、硅、钴、铁、镍、锌等两种或两种以上的金属氧化物进行充分混合、成型、烧结等工艺而成的半导体陶瓷,可制成具有负温度系数(NTC)的热敏电阻.其电阻率和材料常数随材料成分比例、烧结气氛、烧结温度和结构状态不同而变化.现在还出现了以碳化硅、硒化锡、氮化钽等为代表的非氧化物系NTC热敏电阻材料。

  热敏电阻器温度计的精度可以达到0.1℃,感温时间可少至10s以下.它不仅适用于粮仓测温仪,同时也可应用于食品储存、卫生、科学种田、海洋、深井、高空、冰川等方面的温度测量。

  三、CTR热敏电阻

  临界温度热敏电阻CTR(Crit1CalTemperatureResistor)具有负电阻突变特性,在某一温度下,电阻值随温度的增加激剧减小,具有很大的负温度系数.构成材料是钒、钡、锶、磷等元素氧化物的混合烧结体,是半玻璃状的半导体,也称CTR为玻璃态热敏电阻.骤变温度随添加锗、钨、钼等的氧化物而变.这是由于不同杂质的掺入,使氧化钒的晶格间隔不同造成的.|产生电阻急变的温度对应于半玻璃半导体物性急变的位置,因此产生半导体-金属相移.CTR能够作为控温报警等应用。

  热敏电阻的理论研究和应用开发已取得了引人注目的成果.随着高、精、尖科技的应用,对热敏电阻的导电机理和应用的更深层次的探索,以及对性能优良的新材料的深入研究,将会取得迅速发展。

这三种热敏电阻因为都属于热敏电阻,所以工作原理都是根据温度来改变电阻的阻值从而达到电路的平衡。
